Dans un premier temps il nous faut mettre à jour les serveurs qui fonctionnent sur un ESXi en version 6.5 vers la version 7.0

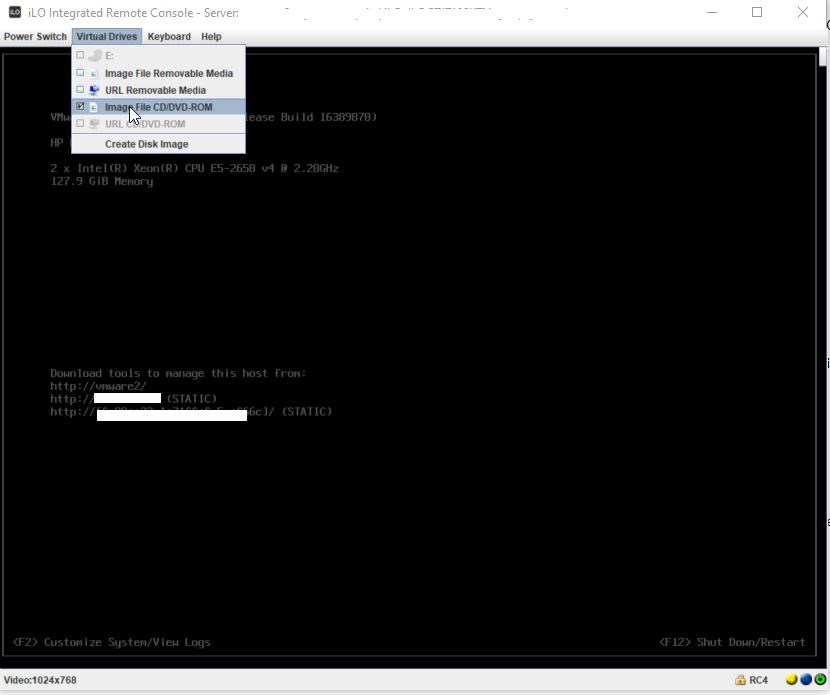

Pour ce faire nous passons par la fonction remote access via l'interface console de l'ILO (carte réseau spécifique situé à l'arrière de nos serveurs). Une fois connecter à nos serveurs Séléctionner "virtual drives" et associer l'image .iso de votre version que vous souhaitez installer, puis séléctionner "power switch" et redémarer votre serveur.

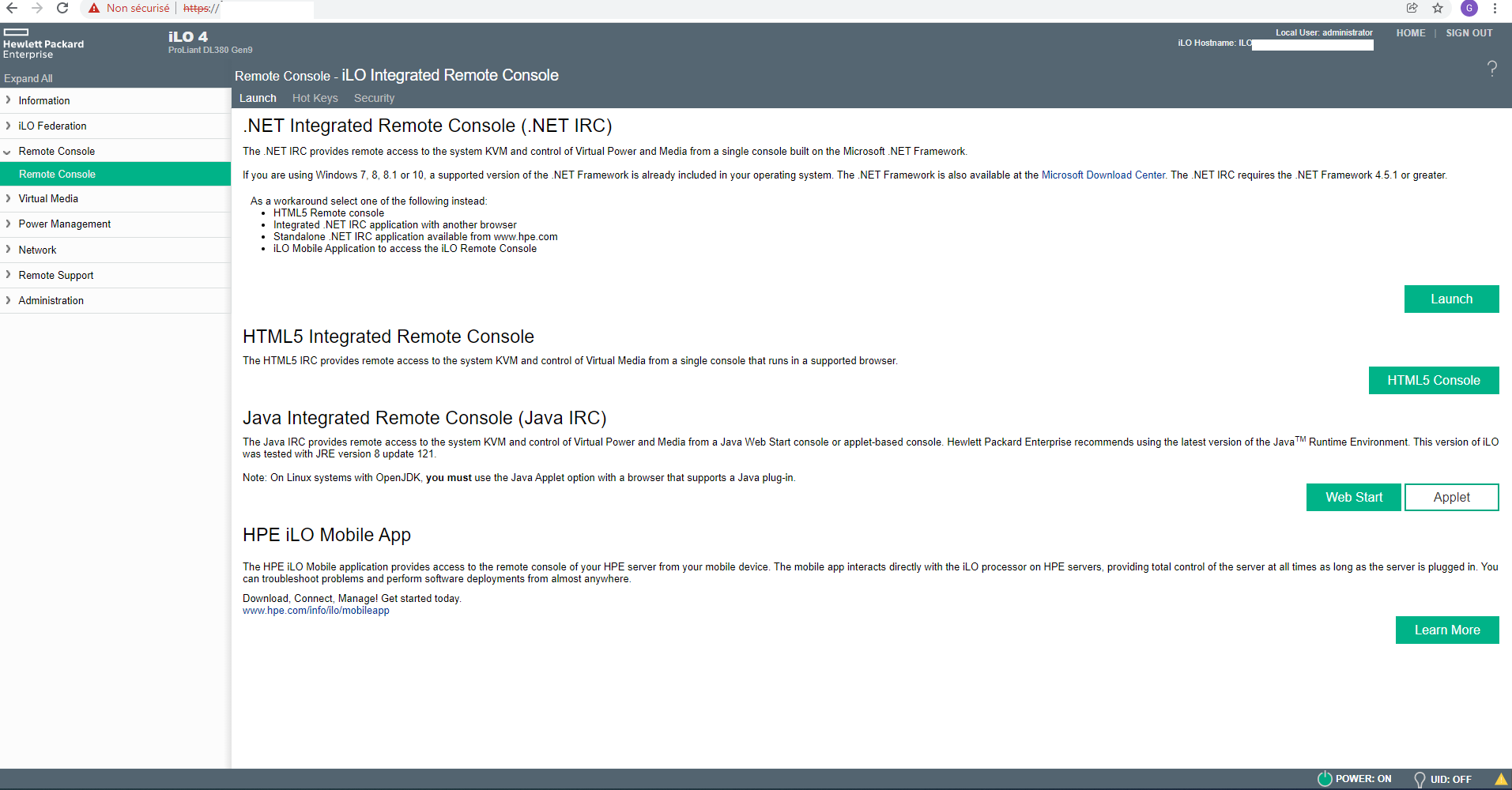

Séléctionner html5 console ou web start(module java)

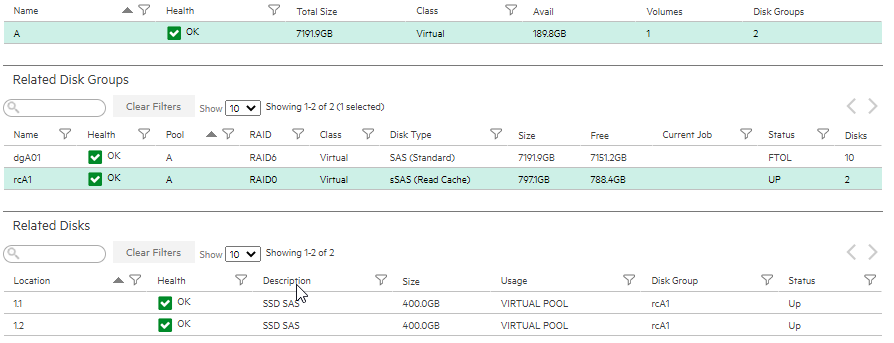

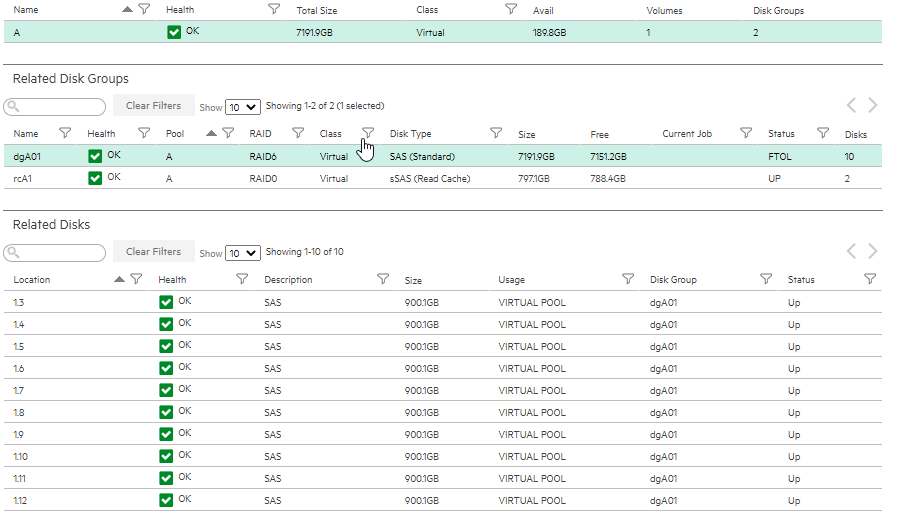

Une fois la mise à jour terminé nous allons nous intéresser au parametrage de la baie de stockage. Les groupes de disques on été créer nous avons dgA01 et rcA1

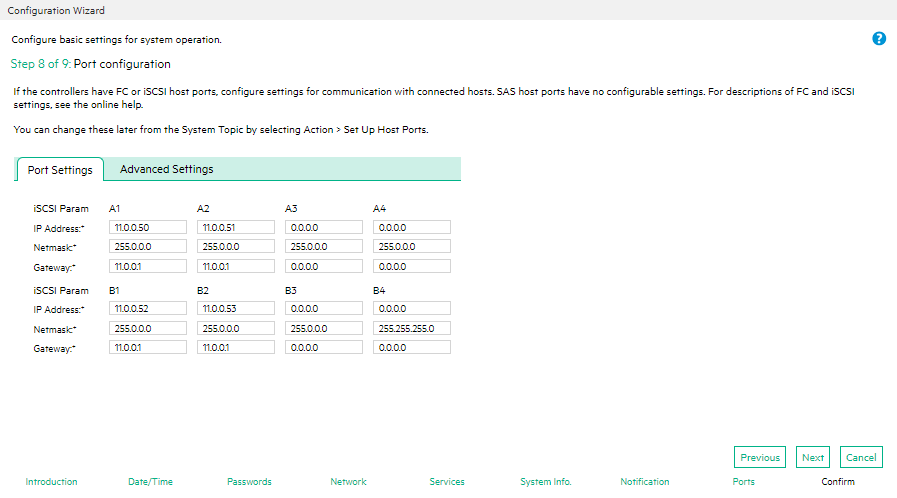

Les groupes de disques sont regroupés dans un volume. la baie est raccorder à l'aide de cable DAC sfp+ vers sfp+ permettant un transfert de donnée de 10Gb/s. Il faut maintenant définir un réseau pour ces interfaces coté baie de stockage et nous ferons la même operations coté serveur afin que la liaison soit active.

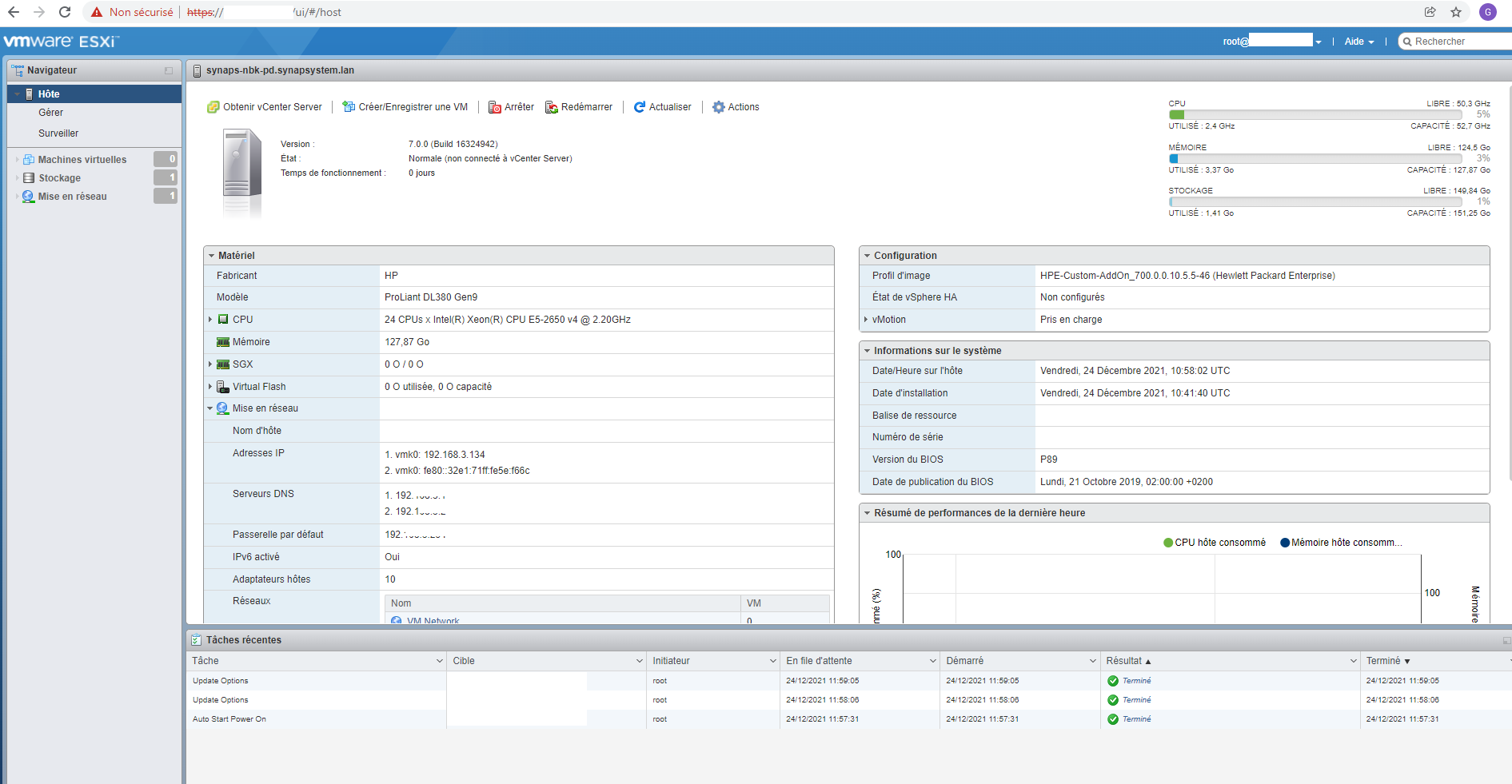

Passons coté serveur sur l'interface web esx.

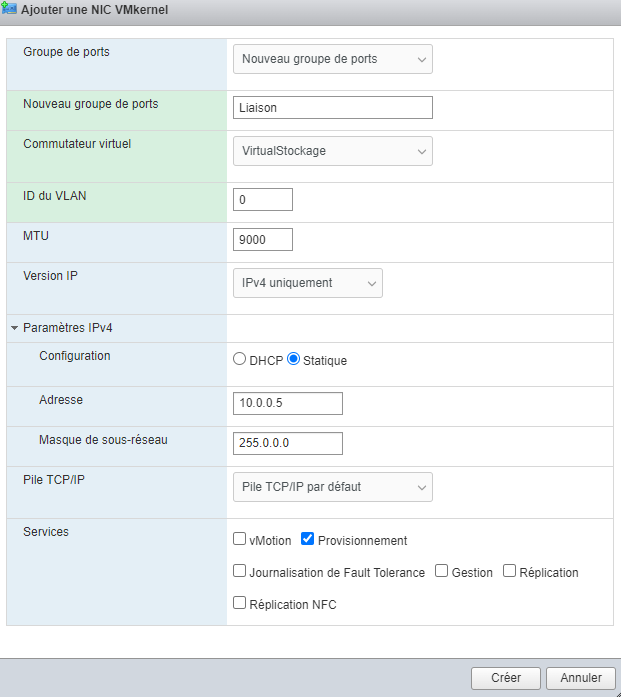

Dans la partie mise en réseau NIC VMkernel puis Ajouter une NIC VMkernel

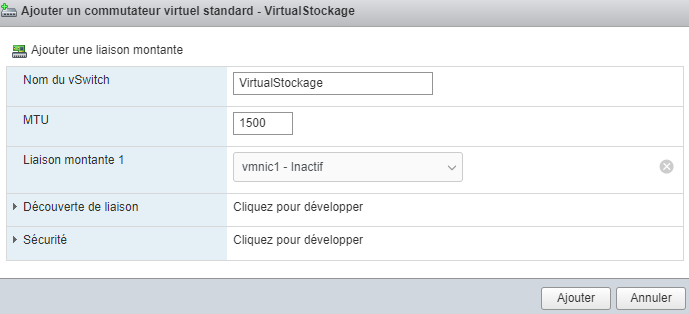

Nous allons ajouter un nouveau commutateur virtuel

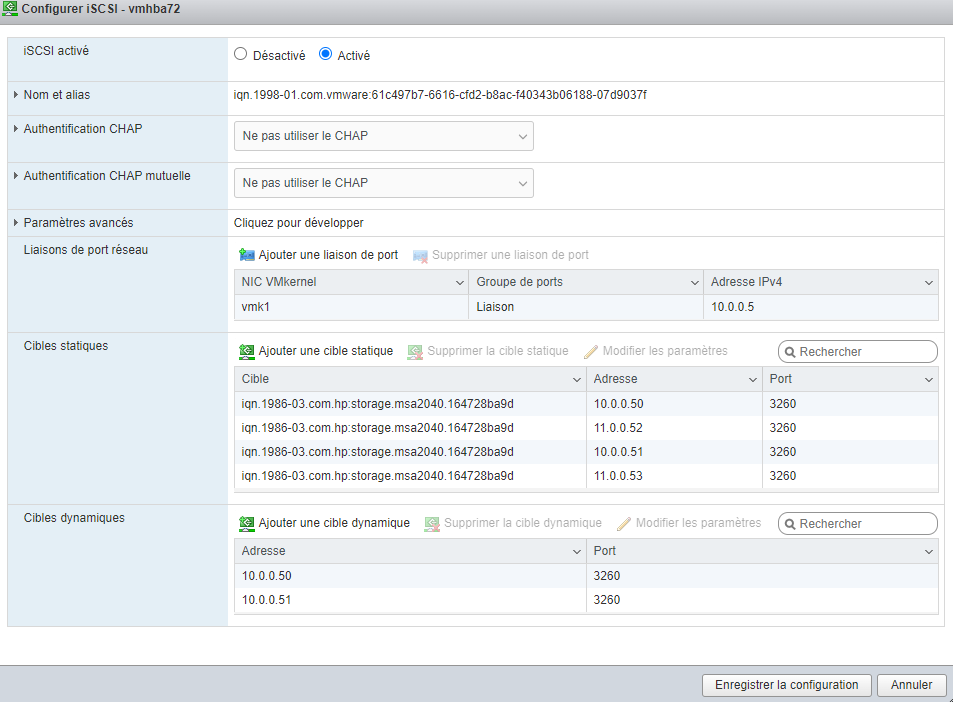

Maintenant dans la partie stockage Adaptateurs et iSCSI logiciel associer le VMkernel et ajouter l'adresse et le port des cibles.



Cette opération est à effectuer sur les deux serveurs...

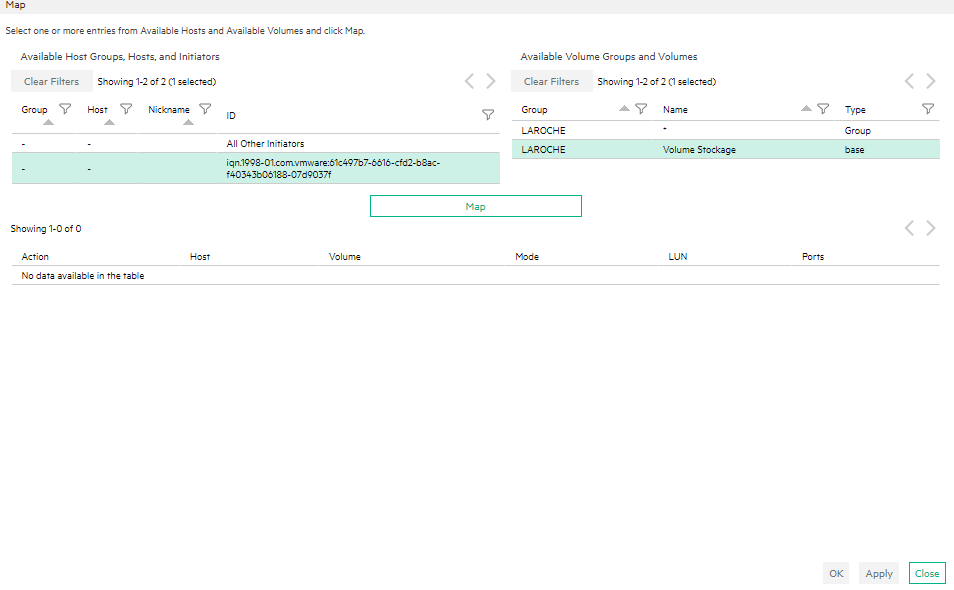

A présent retournons sur la console de la baie de stockage afin de mapper le volume de stockage à nos host (esx).

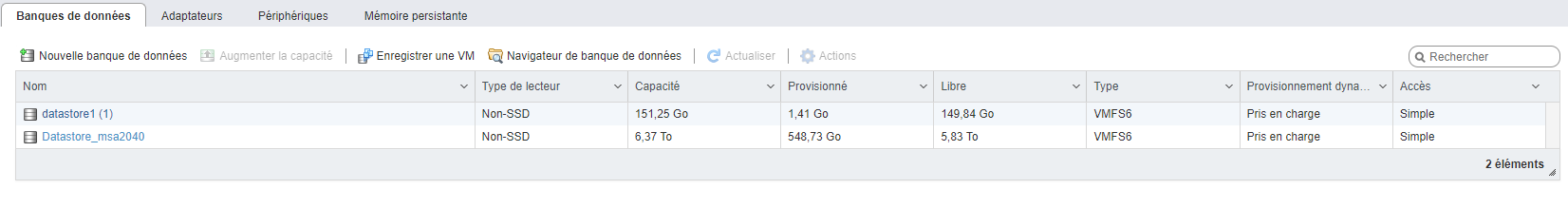

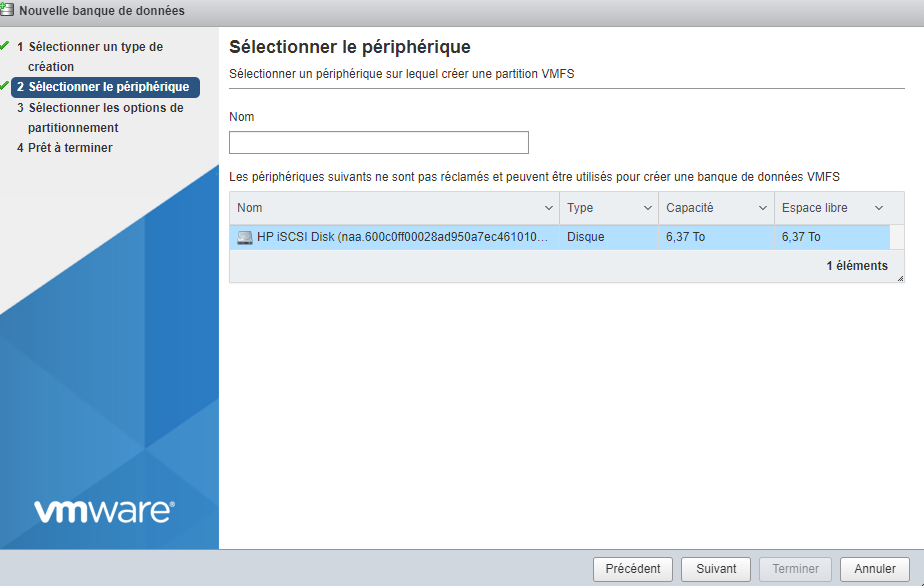

Une fois le volume mappé sur les deux serveurs nous pouvons enfin ajouté une nouvelle banque de données dans stockage





Notre configuration touche à sa fin nous avons donc deux serveurs connecter à une baie de stockage, nous verrons dans un prochain tuto l'installation de Vcenter et la mise en place d'un Vmotion entre les deux serveurs de manière à sécuriser notre installation en cas de problème sur un des serveurs.
